■ 概述

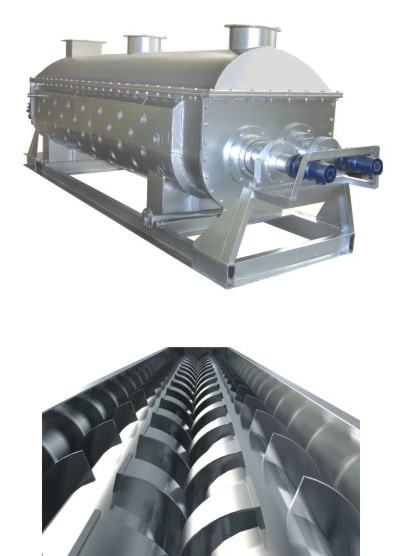

空心轴上密集排列着楔型中空桨叶,热介质经空心轴流经桨叶。单位容积内传热面积很大,热介质温度从-40℃到320℃,可以是水蒸汽,也可以是液体型:如热水、导热油等。间接传导加热,没有携带空气带走热量,热量均用来加热物料。热量损失仅为通过器体保温层向环境的散热。楔型桨叶传热面具有自清洁功能。

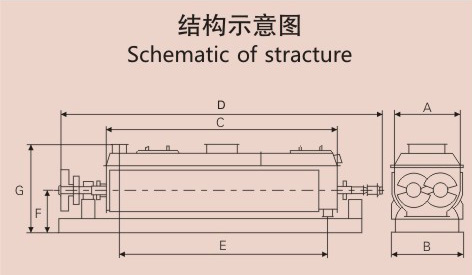

物料颗粒与楔型面的相对运动产生洗刷作用,能够洗刷掉楔型面上附着物料,使运转中一直保持着清洁的传热面。桨叶干燥机的壳体为W型,壳体内一般安排二到四根空心搅拌轴。壳体有密封端盖与上盖,避免物料粉尘外泄及收集物料溶剂蒸汽。
出料口处设置一挡扳,让料位高度保持良好,使传热面被物料覆盖而发挥作用。热介质通过旋转接头,流经壳体夹套及空心搅拌轴,空心搅拌轴依据热介质的类型而具有不同的内部结构,以达到较好的传热效果。

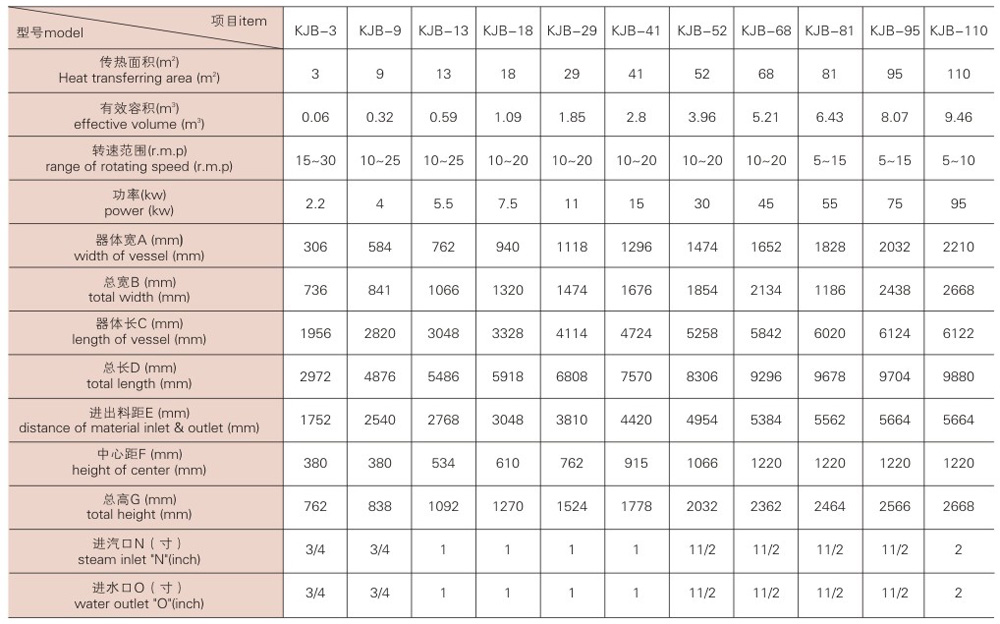

■ 产品参数
■ 特点
①桨叶干燥机能耗低:由于间接加热,没有大量携带空气带走热量,干燥器外壁又设置保温层,对桨状物料,蒸发需要水蒸汽较少。
②桨叶干燥机系统造价低:单位容积内有较大传热面,缩短处理时间,设备尺寸变小,减少了建筑面积及建筑空间。
③处理物料可使用地方多:使用不同热介质,既可处理热敏性物料,又可处理需高温处理的物料。常用介质有:水蒸汽、导热油、热水、冷却水等。既可连续操作也可间歇操作。
④环境污染小:不使用携带空气,粉尘物料夹带少,物料溶剂蒸发量小,便于处理。对有污染的物料或需回收溶剂的工况,可采用闭路循环。
⑤操作费用低:该设备正常操作需要人员少,低速搅拌,合理结构,磨损量小,维修费用低。
⑥操作稳定:由于楔型桨叶特殊的压缩,膨胀搅拌作用,使物料颗粒与传热面接触,在轴向区间内,物料的温度、湿度、混合度梯度小,产品稳定。
